Proses Pembuatan Penukar Panas – Dari Perancangan Hingga Pengujian

Penukar panassangat penting untuk mentransfer panas antara dua atau lebih cairan. Hal ini penting dalam proses pemurnian dan meningkatkan efisiensi termal di bidang farmasi, minyak dan gas, pengolahan makanan, bahan kimia, dan pembangkit listrik.

Salah satu produsen penukar panas terkemuka di India, GNEE, memiliki-desain khusus dan pembuatan penukar panas pelat,-berpendingin udara, cangkang dan tabung, bergelombang, tabung bersirip selama lebih dari 17 tahun. Dengan-fasilitas manufaktur mutakhir, kami telah mendapatkan kepercayaan dari banyak bisnis di seluruh dunia dengan menyediakan solusi pertukaran panas yang dapat diandalkan,-tahan korosi,-berperforma tinggi.

Kami secara strategis mengakomodasi kebutuhan unik klien yang mencakup berbagai sektor dengan memanfaatkan desain canggih-hingga-kemampuan pengiriman dan-kecerdasan teknik internal.

Penukar panas sangat penting dalam berbagai proses industri karena mereka mentransfer energi panas dari satu aliran fluida ke aliran fluida lainnya. Itu sebabnya menonjolprodusen penukar panas shell dan tabung di Indiamemantau proses manufaktur untuk menjaga kinerja, keandalan, dan keamanan yang optimal.

Itu diproduksi menggunakan model termal untuk menghitung efisiensi dalam kondisi tertentu. Pembuatan penukar panas adalah proses rumit yang terdiri dari tahapan berikut:

• Proses Desain Termal
• Proses Rekayasa dan Desain Terperinci
• Proses Manufaktur
• Proses Pengelasan dan Perakitan
• Persiapan Pengujian dan Pengiriman
• Transportasi Akhir dan-Inspeksi di Lokasi
• Mari kita pahami setiap fase secara detail untuk memahami seberapa topprodusen penukar panasmemastikan kualitas saat memproduksi penukar panas.

Fase desain sangat penting untuk menghasilkan penukar panas industri yang optimal yang memaksimalkan efektivitas perpindahan panas klien. Kelompok perancang dan insinyur ahli di produsen penukar panas di India memastikan jenis penukar panas yang optimal, konfigurasi, bahan konstruksi, dan spesifikasi teknis berdasarkan parameter setiap proyek.

Perangkat lunak ini dilengkapi dengan suhu pengoperasian, tugas panas, jenis dan sifat fluida, laju aliran, pengurangan tekanan, dan laju aliran untuk menghasilkan desain khusus.

Tim desain mensimulasikan kinerja termal dan mekanik penukar panas industri dalam kondisi operasi aktual menggunakan teknik dinamika fluida komputasi. Pengujian virtual ini memaksimalkan laju perpindahan panas sekaligus memvalidasi keamanan dan keandalan. Antarmuka perangkat lunak yang-mudah digunakan juga memfasilitasi kolaborasi pelanggan untuk menyesuaikan desain dengan kebutuhan proses mereka secara tepat.

Bekerja sama dengan tim teknik, kualitas, dan manufaktur, berbagai iterasi desain dijalankan untuk mengoptimalkan akses inspeksi, biaya, pemeliharaan, kelayakan fabrikasi, dan faktor penting lainnya.

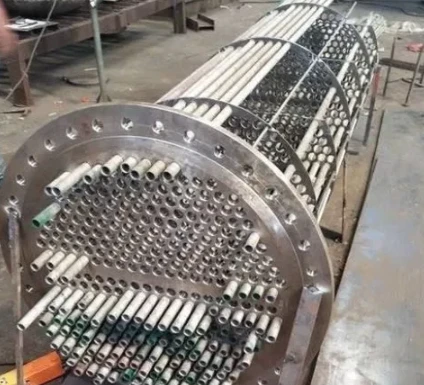

Tahap manufaktur dimulai dengan bahan dasar menjalani pembentukan, permesinan, dan pengelasan untuk membuatnya menjadi komponen utama penukar panas industri. Silinder saluran dan cangkang biasanya berupa pelat yang digulung dan dilas (diameter lebih besar dari 24-inci) atau pipa (diameter 24-inci atau kurang). Tergantung pada ketebalannya, lembaran tabung dapat berupa pelat atau tempa, dikerjakan dengan mesin dan dibor. Flensa adalah cincin yang ditempa panas, dan baffle adalah bahan pelat yang dikerjakan dan dibor. Tabung tersedia dalam berbagai varian, seperti mulus dan dilas, dan tersedia dalam beberapa diameter dan ketebalan standar. Tabung dapat ditekuk membentuk U dan dipotong memanjang sesuai kebutuhan oleh produsen penukar panas di India.

Jadi, fabrikasi penukar panas shell and tube dapat diklasifikasikan menjadi empat fase:

• Operasi mesin dan pengeboran
• Operasi pengelasan

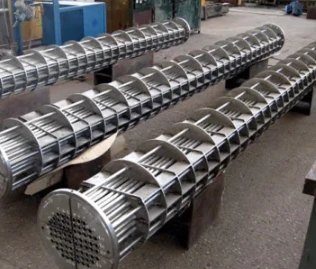

• Perakitan bundel
• Perakitan akhir dan pengujian

Pengelasan dan perakitan penukar panas industri merupakan tahapan penting dalam manufaktur, yang memerlukan akurasi dan kemahiran yang tinggi. Pabrikan di India menerapkan metodologi pengelasan yang rumit seperti pengelasan TIG, MIG, orbital, dan laser untuk menjamin integritas dan impermeabilitas sambungan berdasarkan kode dan standar global. Tukang las yang sangat berpengalaman-bersertifikasi ASME mematuhi praktik terbaik dengan memanfaatkan perlengkapan untuk memastikan akurasi dimensi.

GNEEmenggunakan bahan habis pakai seperti kabel pengisi khusus-logam dan pengelasan orbital otomatis untuk menghasilkan pengelasan yang seragam dan sempurna untuk penukar panas industri berukuran besar.

Tes radiografi dan prosedur pengujian tak rusak lainnya memvalidasi lasan. Selain itu, setiap penukar panas harus menjalani uji kebocoran hidro dan helium yang ketat untuk memastikannya-anti bocor. Tim jaminan kualitas dengan cermat memeriksa setiap sambungan. Produsen penukar panas terkemuka di India mematuhi protokol ketat untuk memenuhi instrumentasi pengelasan standar, termasuk thermowell.

Fungsi jaminan kualitas sangat penting dalam produksi penukar panas shell and tube yang dapat diandalkan. GNEE menerapkan proses pemeriksaan material masuk yang ketat untuk memastikan integritas komponen.

Prosedur pengujian menyeluruh dilaksanakan dalam beberapa tahap untuk menjamin integritas kinerja. Setiap penukar panas menjalani uji kebocoran saat berada di bawah tekanan udara atau air.

Kinerja dievaluasi selama pengujian akhir dalam kondisi proses simulasi.

• Sertifikasi Stempel ASME 'U' untuk integritas tekanan
• Stempel ASME 'R' untuk perbaikan dan perubahan
• Penandaan CE mengonfirmasi keamanan produk.
• ISO 9001:2015 untuk manajemen mutu

Sehubungan dengan peralatan pengujian canggih dan kalibrasi yang dapat ditelusuri kembali ke standar nasional, kebocoran, laju perpindahan panas, dan penurunan tekanan juga diukur dengan sangat presisi. Penukar pemanas diberikan sanksi akhir untuk pengiriman ke klien hanya setelah mereka menyelesaikan semua pengujian.

Industri manufaktur penukar panas mematuhi protokol pengujian yang ketat untuk memverifikasi bahwa setiap unit memenuhi spesifikasi desain sebelum dikirim ke pelanggan. Tim kendali mutu menggunakan pengujian standar untuk melakukan penilaian kinerja termal dan integritas mekanis secara menyeluruh.

Instrumen yang tepat memantau tekanan inti, suhu, dan laju perpindahan panas selama proses peluncuran untuk memastikan tugas termal terpenuhi. Evaluasi tekanan hidrostatik dan pneumatik dilakukan lebih baik daripada tekanan desain yang diharapkan. Spektrometri massa helium mendeteksi kebocoran sekecil apa pun dengan presisi tinggi. Pengujian peralatan penting seperti instrumen, katup, dan gasket mengikuti rencana pengujian.

Setelah memverifikasi hidrolika termal dan integritas mekanis, bagian luar diselesaikan dengan insulasi, lapisan pelindung, dan pemolesan. Senyawa penghambat korosi-dan praktik penanganan material yang tepat mencegah kerusakan selama pengangkutan.

Penukar panas dibuat-khusus oleh tim pengemasan ekspor dengan bantalan yang memadai untuk mencegah cacat selama pengangkutan internasional.

Bahan pengering digunakan untuk memperkuat area sensitif guna mencegah masuknya kelembapan. Kesiapan ekspor-kontainer diverifikasi melalui audit kepatuhan sebelum penyegelannya untuk diangkut ke fasilitas klien. Di lingkungan industri yang parah, penukar panas beroperasi dengan aman selama bertahun-tahun karena penerapan protokol yang ketat.

Setelah pengangkutan, pemasangan, dan tim inspeksi-di lokasi memastikan pemasangan yang lancar di lingkungan sekitar dan pengoperasian yang aman. Tim inspeksi memeriksa kebocoran, memverifikasi laju aliran fluida dan perbedaan suhu, serta memantau kinerja secara keseluruhan.

Sebagai produsen penukar panas shell and tube yang andal di India, GNEE memelihara fasilitas-kelas dunia dan menerapkan proses yang ketat untuk menghasilkan penukar panas shell and tube yang tahan korosi dan memenuhi standar internasional dengan tetap mempertahankan kinerja tinggi.
