Kolom kisi baja adalah bagian struktur-yang menahan beban vertikal yang terdiri dari tali busur utama yang dihubungkan dengan pelat reng atau batang pengikat dalam pola segitiga atau kisi. Desain-webnya yang terbuka memusatkan baja pada perimeter di mana tegangan paling tinggi, menghasilkan rasio kekuatan-terhadap-berat - yang unggul, biasanya menghemat 15%–25% baja dibandingkan-kolom web padat. Kami menyediakan fabrikasi kolom kisi langsung dari pabrik untuk gambar Tekla atau CAD Anda, yang disertifikasi dengan standar AWS D1.1 / EN 1090 / AISC.
Jenis Kolom Kisi Baja - Reng-Pelat vs Bertali
Berdasarkan konfigurasi penguat yang berbeda, kolom kisi terbagi dalam dua kategori utama: tipe pelat-reng dan tipe bertali. Keduanya memiliki prinsip teknik yang sama - memperluas jarak antar tali busur untuk meningkatkan Momen Inersia dan mengurangi Rasio Kelangsingan - namun berbeda dalam konstruksi dan kasus penggunaan optimal.

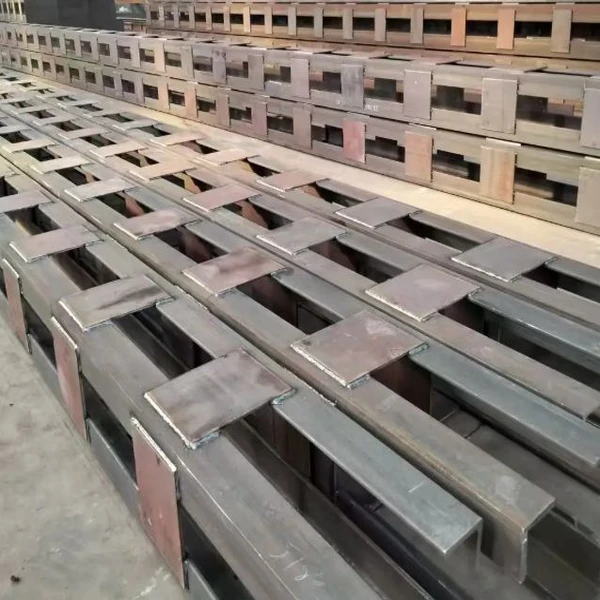

Kolom Kisi Pelat-reng
Struktur:Tali busur utama dihubungkan dengan pelat reng baja horizontal yang tegak lurus terhadap sumbu kolom.
Keuntungan Utama:Memberikan perilaku bingkai yang bersih dan kaku. Lebih mudah untuk dibuat dan diperiksa, menjadikannya solusi-efektif biaya untuk kolom-tinggi sedang dengan persyaratan beban lateral lebih rendah.
Terbaik Untuk: Kolom interior bengkel, rak pipa, dan penyangga peralatan.
Kolom Kisi Bertali
Struktur:Sistem rangka segitiga menggunakan baja siku atau pipa sebagai batang pengikat diagonal.
Keuntungan Utama:Menawarkan kekakuan keseluruhan dan ketahanan torsi yang unggul. Dirancang untuk menangani rasio kelangsingan yang signifikan dan beban vertikal yang berat tanpa mengurangi integritas struktural.
Terbaik Untuk:Derek-industri tugas berat,-menara transmisi tegangan tinggi, dan infrastruktur-bentang besar.
Apa pun konfigurasi yang diminta proyek Anda-baik Battened atau Laced-komitmen kami terhadap integritas struktural dan presisi teknik tetap sama. Untuk setiap kolom kisi yang kami buat, paket pengiriman standar kami mencakup: gambar kerja bersertifikat (perincian 3D untuk persetujuan sebelum produksi), ketertelusuran material penuh (MTC 3.1), inspeksi las yang ketat (100% laporan Visual + UT/MT), dan perakitan uji coba bagian-bagian penting.
Spesifikasi Kolom Kisi
| Keterangan | Kolom Kisi Baja Struktural |
| Bahan | Q235B, Q355B/D/E, S235JR, S355JR/J0/J2, ASTM A36, A572 Kelas 50 |
| Standar | ASTM, AISC, EN 1090-2, AS/NZS 1554, GB/T 1591 |
| Pengolahan Logam | Pemotongan CNC, Pengelasan Busur Terendam Otomatis (SAW), Pengelasan Terlindung CO2, Pengeboran, Sandblasting |
| Sertifikasi | ISO 9001:2015, CE (EN 1090), Kualifikasi Tukang Las AWS, Audit Pabrik SGS/BV |
| Aplikasi | Bengkel Industri, Gudang, Menara Transmisi, Prasarana Pertambangan, Penopang Jembatan |
| Presisi pemesinan | Menurut ISO 13920 kelas B atau persyaratan proyek yang ditentukan (biasanya ±2 mm) |
| Perawatan permukaan | Hot-Dip Galvanis (ISO 1461), Epoksi Seng-Primer Kaya, Lapisan Atas Poliuretan,Sa 2,5 Peledakan Tembakan |
| Mengangkut | Pengangkutan Laut (Kontainer 40'OT/FR) atau Pengangkut Massal |
| Dukungan Desain | Struktur Tekla (Pemodelan 3D), AutoCAD (Gambar Toko) |
| Detail pengepakan | Paket standar/Pallet atau Kontainer/Sesuai spesifikasi yang disesuaikan |
| MOQ | Pesanan kecil diterima |
Bagaimana Memilih Kolom Kisi yang Tepat untuk Proyek Anda?
Memilih struktur baja kolom kisi yang optimal bergantung pada profil beban, tinggi, dan kebutuhan gaya lateral Anda. Gunakan panduan di bawah ini, atau hubungi teknisi kami untuk tinjauan desain gratis.
| Skenario Aplikasi | Akord Utama yang Direkomendasikan | Tipe Tali | Pertimbangan Utama |
|---|---|---|---|
| Pabrik ringan / bentang sedang (Kurang dari atau sama dengan 20m) | H200–H400 | Pelat-reng | Biaya-efisien, fabrikasi lebih mudah |
| Pabrik-tugas berat dengan derek di atas kepala | H400–H600 atau berpenampang kotak | Penyangga silang + simpul yang diperkuat (bertali) | Kelelahan akibat beban dinamis derek |
| Menara-tinggi/penopang | Kolom kotak atau tabung bundar (Φ219–Φ406) | H-bagian X-web (bertali) | Ketahanan angin & gempa |
| Menara transmisi (50m+) | Tabung bundar, tata letak segitiga | Penyangga miring simetris (bertali) | Kontrol rasio kelangsingan |
| Dermaga/tiang jembatan | Kotak atau tabung khusus | Tali segitiga (bertali) | Kapasitas torsi + seismik |
| Rak pipa/peralatan pendukung | H200–H400 atau sudut | Pelat-reng | Perutean utilitas melalui inti berongga |
Fitur & Keunggulan Kolom Kisi Baja
Stabilitas Struktural Unggul
Dengan memperluas jarak antar tali busur, kolom kisi secara signifikan meningkatkan Momen Inersia dan Radius Gyration, yang secara efektif menurunkan Rasio Kelangsingan dan memberikan ketahanan yang jauh lebih tinggi terhadap tekuk aksial dibandingkan dengan kolom web{0}}pejal.
01
Efisiensi Bahan & Biaya yang Signifikan
Konfigurasi berongga mengkonsentrasikan baja pada perimeter dimana tegangan paling tinggi, menghilangkan "bobot mati" dari jaringan pusat. Hal ini biasanya mengakibatkanPenghematan baja sebesar 15%–25%.dalam{0}}kerangka industri skala besar, yang secara langsung mengurangi biaya proyek secara keseluruhan.
02
Logistik yang Dioptimalkan & Instalasi Lebih Cepat
Karena sifatnya yang ringan namun kaku, kolom baja kisi memerlukan derek berkapasitas lebih kecil, sehingga mengurangi biaya pengangkatan di lokasi sekitar20%. Desain modular dan presisi pra-fabrikasi pabrik yang tinggi memastikan perakitan di lokasi yang mulus dengan pengerjaan ulang yang minimal.
03
Kemampuan Beradaptasi Teknik Serbaguna
Kolom kisi dapat direkayasa secara presisi menjadi berbagai geometri (berkaki dua, empat, atau berbentuk bintang) untuk menahan beban angin atau seismik tertentu. Ini adalah solusi ideal untuk-struktur ekstra tinggi (50m+) dan infrastruktur-bentang besar yang tidak memungkinkan menggunakan bagian padat.
04
Kemampuan Integrasi Fungsional
Kekosongan internal dalam kerangka kisi memungkinkan perutean utilitas industri yang terintegrasi seperti pipa, kabel listrik, dan sistem drainase, sehingga mengoptimalkan ruang arsitektur.
05
Kolom Kisi vs Padat-Kolom Web - Mengapa Memilih Kisi?
| Metrik | Kolom Kisi Baja | Kolom Bagian H-Padat |
|---|---|---|
| Penggunaan baja | 15–25% lebih sedikit | Dasar |
| Berat-diri sendiri | Jauh lebih rendah | Lebih berat |
| Rasio kelangsingan | Lebih rendah (radius girasi lebih besar) | Lebih tinggi |
| Tinggi praktis maksimal | 50m+ layak | Terbatas secara ekonomi |
| Beban pondasi | Dikurangi | Lebih tinggi |
| Perutean utilitas internal | Ya (inti berongga) | TIDAK |
| Kapasitas derek yang dibutuhkan | ~20% lebih kecil | Derek yang lebih besar |
Untuk struktur yang tinggi, ramping, atau{0}}bentang besar yang mengutamakan beban dan hambatan angin, kolom baja kisi adalah pilihan yang tepat dibandingkan bagian padat.
Penerapan Kolom Kisi
1.Dukungan Bangunan: Diterapkan sebagai kolom rangka dan kolom mandiri dalam kerangka konstruksi untuk menghasilkan daya dukung-beban tinggi dan stabilitas struktural.
2.Konstruksi Jembatan: Digunakan untuk tiang dan tiang jembatan, menawarkan kapasitas beban dan ketahanan seismik yang luar biasa.
3.Struktur Menara: Ideal untuk-telekomunikasi bertingkat tinggi danmenara transmisi tenaga listrikdengan hambatan angin yang andal dan stabilitas keseluruhan.
4. Dukungan Peralatan Industri:Berfungsi sebagai kerangka pendukung untuk derek, konveyor, dan mesin industri lainnya, yang memiliki kapasitas muatan unggul dan daya tahan{0}jangka panjang.
5. Penyangga Rak Pipa
Inti kolom kisi yang berongga memungkinkan perutean pipa dan kabel terintegrasi - ideal untuk pabrik kimia, kilang, dan koridor utilitas di mana optimalisasi ruang sangat penting.
6. Infrastruktur Pertambangan & Pelabuhan
Digunakan pada penyangga poros tambang, struktur derek pelabuhan, dan sistem penanganan material curah di mana beban dinamis yang berat dan lingkungan korosif memerlukan kekuatan dan daya tahan.
Jasa Fabrikasi Kolom Kisi Kami
Pembuatan kolom kisi baja memerlukan ketelitian di setiap tahap - geometri kompleks pada tali busur, reng, dan tali pengikat memerlukan peralatan canggih dan tukang las yang sangat terlatih. Proses fabrikasi 7 langkah kami memastikan integritas struktural mulai dari desain hingga pengiriman.
1. Detail Toko Profesional
Mengubah desain arsitektur menjadi model fabrikasi dan gambar kerja yang presisi menggunakan Tekla Structures (3D) dan AutoCAD, memastikan akurasi struktur 100% sebelum produksi.
2. Pemotongan CNC-Presisi Tinggi
Pemotongan plasma dan laser CNC pada pelat baja berat dan bagian kompleks, termasuk kemiringan untuk persiapan las berkekuatan tinggi.
3. Pengelasan Struktural Tingkat Lanjut
Pengelasan bersertifikat untuk chord dan lacing berdasarkan standar AWS D1.1 / EN menggunakan pengelasan busur terendam otomatis (SAW) dan pengelasan berpelindung CO2, memastikan penetrasi maksimum dan integritas bantalan beban.
4. Pengeboran & Peninjuan 3D CNC
Pengeboran otomatis untuk-sambungan baut berkekuatan tinggi untuk menjamin kesejajaran lubang yang sempurna selama perakitan di lokasi.
5. Pelurusan & Koreksi Mekanis
Mengoreksi deformasi termal-pengelasan untuk memastikan vertikalitas dan kelurusan kolom kisi yang panjang, diikuti dengan pelepasan tegangan termal jika diperlukan.
6. Perawatan Permukaan Industri
Mencapai kebersihan Sa 2.5 melalui shot blasting, diikuti dengan-lapisan anti-performa tinggi atau galvanisasi hot-dip sesuai ISO 1461.
7. Perakitan Uji Coba Toko
Pra-perakitan segmen kolom penting wajib dilakukan untuk menghilangkan risiko pemasangan di lokasi dan memastikan pemasangan-yang lancar.
Jaminan Mutu & Standar Inspeksi
Setiap kolom kisi baja struktural yang kami buat menjalani protokol pemeriksaan{0}}bertahap yang selaras dengan standar internasional. Ketertelusuran penuh dari pabrik ke lokasi terjamin.
| Titik Inspeksi | Standar Kunci | Metode Pengujian |
|---|---|---|
| Komposisi bahan | Q355B / ASTM A572 Gr.50 | Analisis spektroskopi + MTC 3.1 |
| Integritas las | AWS D1.1 / EN 1090-2 | 100% Visual + Ultrasonik (UT) / Partikel Magnetik (MT) |
| Akurasi dimensi | ISO 13920 Kelas B (±2mm) | CMM / pita + garis tegak lurus |
| Kapasitas-dukungan beban | 1,5× beban desain | Pengujian beban hidrolik (hingga 500t) |
| Persiapan permukaan | Sa 2.5 | Pengukur profil + tes kebersihan |
| Ketebalan galvanisasi | ISO 1461 | Pengukur ketebalan magnetik |
Semua pengiriman meliputi: Sertifikat Uji Pabrik MTC 3.1, catatan kualifikasi tukang las (AWS), laporan inspeksi UT/MT, dan lembar pemeriksaan dimensi.
Siapa yang Menggunakan Kolom Kisi Baja Kami?
Sebagai produsen dan pemasok kolom kisi langsung, kami melayani klien di seluruh rantai pasokan konstruksi dan infrastruktur global:
Kontraktor teknik & subkontraktor baja- fabrikasi turnkey per gambar proyek, dengan ketertelusuran MTC penuh.
Investor pabrik industri- biaya-solusi baja yang dioptimalkan dengan penghematan material sebesar 15–25%.
Lembaga desain- pemodelan 3D kolaboratif (Tekla) dan dukungan pengoptimalan struktural.
Pemilik proyek pemerintah- Kepatuhan bersertifikasi CE/EN 1090 & AWS untuk infrastruktur publik.
Perusahaan dagang & distributor- MOQ fleksibel, kemasan OEM, dan harga pabrik kompetitif.
Pengembang jembatan & infrastruktur- keahlian fabrikasi-rentang besar dan-beban berat.
Pengepakan, Pengiriman & Logistik Kolom Kisi
Untuk proyek yang melibatkan instalasi kolom rangka baja, logistik penting. Kolom kisi unggul dalam hal ini:-desain web terbukanya mengurangi bobot sebesar 25–35% dibandingkan kolom padat, membuatnya lebih mudah untuk dipindahkan dan ditangani-di lokasi. Bagian modular dapat-dirakit terlebih dahulu di luar-lokasi dan dibaut dengan cepat, dan profil rampingnya dapat disesuaikan dengan kontainer standar berukuran 40' dengan lebih efisien, sehingga mengurangi biaya pengiriman sebesar 15–20% dibandingkan bagian padat yang lebih besar.
1. Bundling Rangka Baja
Kolom diamankan pada dudukan baja khusus untuk mencegah pembengkokan dan deformasi struktural selama pengangkutan.
2. Perlindungan Node & Flensa
Semua flensa sambungan dan lubang baut dilindungi dengan kayu lapis atau tutup karet untuk mencegah karat dan kerusakan akibat benturan.
3. Pelestarian Cat Selesai
Tepinya dibungkus dengan busa EPE atau bantalan anti-gesekan untuk menghindari goresan dan menjaga integritas lapisan.
Pilihan transportasi: Angkutan laut (kontainer 40' OT/FR) atau angkutan curah. Pengepakan sesuai spesifikasi yang disesuaikan.
Waktu Produksi & Jadwal Pengiriman
Waktu tunggu produksi standar untuk kolom kisi baja adalah 25–45 hari, bergantung pada skala proyek, kompleksitas, dan kuantitas. Di bawah ini adalah rincian garis waktu produksi pada umumnya:
| Panggung | Proyek Standar | Skala-Besar/Kompleks |
|---|---|---|
| 1. Detail & Desain Toko (Tekla/CAD) | 3–5 hari | 7–10 hari |
| 2. Pengadaan Material (pelat baja, bagian) | 5–7 hari | 10–14 hari |
| 3. Fabrikasi Pemotongan & Pengelasan CNC | 8–12 hari | 12–18 hari |
| 4. Perawatan Permukaan (peledakan + galvanisasi/pelapisan) | 3–5 hari | 5–7 hari |
| 5. Perakitan Uji Coba & Inspeksi QC | 2–3 hari | 3–5 hari |
| 6. Pengepakan & Pemuatan Kontainer | 1–2 hari | 2–3 hari |
| Total Waktu Produksi | 25–30 hari | 35–45 hari |
| Pengangkutan Laut (ke pelabuhan tujuan utama) | 15–30 hari (bervariasi tergantung rute) | |
Butuh penyelesaian yang lebih cepat? Produksi terburu-buru (15–20 hari) tersedia untuk proyek mendesak dengan-gambar siap pakai yang disetujui.Hubungi kamidengan detail proyek Anda untuk jadwal pengiriman yang tepat.
Pertanyaan Umum:
Apa itu kolom kisi baja dan kapan saya harus menggunakannya?
Kolom kisi baja adalah bagian-pelindung beban vertikal dengan desain-web terbuka berupa tali busur dan batang pengikat. Gunakan untuk struktur tinggi (50m+), bangunan-bentang besar, penyangga derek berat, dan menara transmisi yang memerlukan rasio-terhadap-berat dan hambatan angin yang tinggi. Biasanya menghemat 15–25% baja dibandingkan kolom berpenampang H{11}}padat.
Kolom-pelat reng vs kolom kisi bertali - jenis apa yang saya perlukan?
Pilih jenis-pelat reng untuk kolom-tinggi sedang, rak pipa, dan penyangga peralatan - lebih mudah dibuat dan-lebih hemat biaya. Pilih tipe bertali untuk-derek tugas berat, menara transmisi, dan struktur-bentang besar yang memerlukan ketahanan torsi unggul dan kapasitas rasio kelangsingan tinggi.
Bisakah Anda membuat kolom kisi sesuai gambar saya?
Ya. Kami menyediakan fabrikasi kolom kisi khusus berdasarkan Tekla Structures atau gambar toko AutoCAD Anda. Kami juga menawarkan pemodelan 3D dan dukungan optimasi struktural. Gambar toko bersertifikat diserahkan untuk persetujuan Anda sebelum produksi.
Nilai dan standar baja apa yang Anda patuhi?
Kami memproduksi dalam Q235B/Q355B, S235JR/S355JR, ASTM A36/A572 Gr.50. Standar kepatuhan mencakup ASTM, AISC, EN 1090-2 (CE), AS/NZS 1554, dan GB/T 1591. Setiap pengiriman mencakup sertifikat uji pabrik MTC 3.1.
Bagaimana Anda memastikan kualitas pengelasan?
Semua pengelasan dilakukan oleh tukang las berkualifikasi AWS D1.1 / EN menggunakan pengelasan busur terendam otomatis (SAW) dan pengelasan berpelindung CO2. 100% laporan inspeksi visual ditambah pengujian ultrasonik (UT) dan pengujian partikel magnetik (MT) disediakan sesuai standar internasional.
Pilihan perawatan permukaan apa yang tersedia untuk lingkungan korosif?
Untuk lingkungan luar ruangan, pesisir, atau industri, kami menawarkan hot-galvanis celup (ISO 1461), sistem primer kaya epoksi seng-+ lapisan atas poliuretan, atau kombinasinya. Semua permukaan dipersiapkan untuk Sa 2.5 melalui shot blasting. Sistem pelapisan khusus tersedia untuk aplikasi kelautan dan pertambangan.
Dapatkah kolom baja kisi Anda memenuhi persyaratan angin dan seismik?
Ya. Kami merancang kolom baja kisi untuk menahan-beban angin dan seismik spesifik proyek sesuai kode desain lokal. Desain bresing segitiga secara inheren memberikan ketahanan lateral dan kekakuan torsional yang sangat baik untuk struktur-tingkat tinggi dan menara.
