Menggunakan penukar panas shell and tube?

Penukar panas shell dan tubeadalah salah satu jenis penukar panas yang paling umum karena keserbagunaannya. Mereka sangat dapat disesuaikan, dengan berbagai tipe untuk aplikasi berbeda. Ini mencakup berbagai jenis aliran, konfigurasi kepala, pelat tabung, dan material.

Pabrik, pabrik, atau bisnis lainnya mungkin tidak memiliki banyak fleksibilitas dalam jenis penukar panas shell dan tube yang perlu mereka gunakan, namun konfigurasi tersebut masih dapat dibuat khusus untuk memberikan solusi terbaik pada proses spesifik.

Unit shell dan tube adalah jenis penukar panas yang biasa digunakan dalam aplikasi industri untuk mentransfer panas antar fluida. Desainnya terdiri dari cangkang (bejana luar) dan serangkaian tabung (bejana dalam) yang dilalui cairan. Panas dipindahkan antar fluida melalui dinding tabung.

Penukar panas shell and tube adalah salah satu jenis penukar panas yang paling umum digunakan dalam industri. Mereka termasuk desain tabung kompak, serta reboiler – misalnya.

Satu fluida mengalir melalui tabung, sedangkan fluida lainnya mengalir mengelilingi tabung di dalam cangkang yang lebih besar. Panas berpindah dari fluida panas ke fluida dingin melalui dinding tabung, sehingga terjadi perbedaan suhu antara kedua fluida.

Tergantung pada desainnya, akan ada jumlah lintasan yang berbeda antara zat dan aliran yang berbeda (misalnya aliran balik, dll.) untuk menyesuaikan dengan zat spesifik dan persyaratan proses.

Penukar panas shell dan tube memiliki keunggulan dibandingkan pilihan lain, seperti nilai pertukaran panas yang efisien dan kemudahan beradaptasi untuk memenuhi berbagai tujuan. Mereka dapat dirancang dengan berbagai fitur khusus agar sesuai dengan kebutuhan proses spesifik, meningkatkan efisiensi dan memberikan fleksibilitas.

Misalnya, para insinyur dapat memasukkan pelat tabung ke dalam desain atau menambahkan sirip permukaan yang diperpanjang. Bahan-bahan tersebut dapat dibuat dari bahan yang berbeda-beda sesuai dengan bahan yang terlibat dan tuntutan proses. Baca blog kami tentang bahan yang digunakan dalam penukar panas industri.

Karena penukar panas shell and tube sangat serbaguna dan dapat dirancang dalam berbagai konfigurasi, banyak industri menggunakannya.

Ini hanyalah beberapa industri yang umumnya menggunakan shell and tube heat exchanger.

• Pabrik kimia
• Pabrik dan kilang minyak
• Kelautan dan Pertahanan
• Luar angkasa
• Produksi energi (termasuk nuklir)
• Pengolahan dan produksi makanan

Jumlah industri yang menggunakan shell and tube heat exchanger sangat banyak karena heat exchanger ini dapat membantu beberapa proses berbeda, antara lain:

• Penghapusan panas proses
• Pemanasan awal air umpan atau cairan lainnya
• Proses kondensasi uap atau steam
• Proses penguapan cairan atau uap
• Pendinginan oli hidrolik dan pelumas
• Turbin pendingin, kompresor dan mesin

Dalam desain unik setiap penukar panas, keserbagunaan produk yang sebenarnya terlihat. Dengan merancang setiap penukar panas shell and tube sesuai kebutuhan pelanggan, kami dapat memastikan bahwa produk akhir sesuai untuk proses dan lingkungan di mana produk tersebut akan beroperasi. Ini adalah salah satu alasan mengapa penukar panas sangat umum digunakan.

Mari kita periksa beberapa elemen penukar panas untuk memahami konfigurasi desain yang berbeda.

Cangkangnya

Cangkangnya membungkus bundel tabung dan komponen internal lainnya.

Salah satu aspek penting dari desain cangkang adalah bahan konstruksi. Cangkangnya harus tahan panas dan mampu menahan perubahan suhu. Dalam beberapa proses, itu harus-tahan korosi. Misalnya, penukar panas shell and tube yang digunakan dalam air laut atau proses kimia sering kali harus tahan terhadap korosi.

Bahan khusus dapat digunakan sesuai dengan kebutuhan proses. Misalnya, tantalum dapat bekerja optimal pada suhu ekstrem dan bahan korosif.

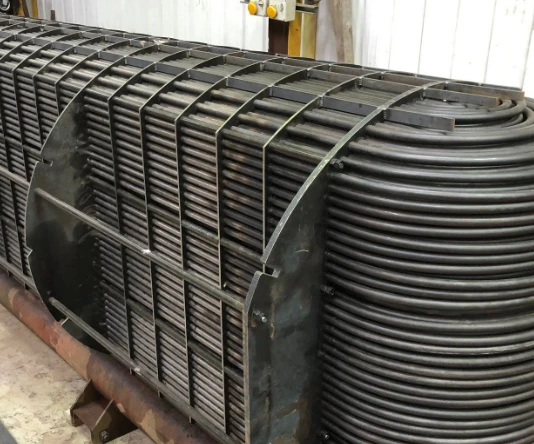

Bundel tabung

Bundel tabung menahan media-sisi tabung, yang mengalami perubahan suhu.

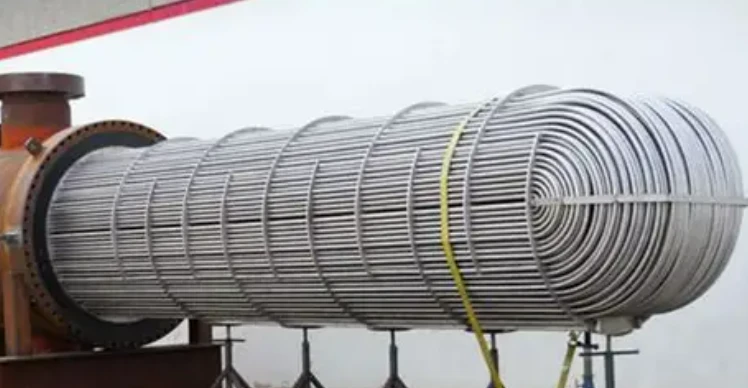

Ada berbagai cara untuk menyesuaikan tabung dan bundel tabung penukar panas shell dan tabung, termasuk jenis bahan, diameter, jumlah lintasan, dan bentuk tabung (misalnya tabung U-).

Bundel tabung dapat dilepas di beberapa rakitan.

Nada tabung

Jarak tabung adalah jarak antara pusat tabung yang satu dengan pusat tabung yang berdekatan.

Biasanya diukur sebagai jarak tegak lurus antara tabung dan merupakan parameter desain penting yang mempengaruhi efisiensi perpindahan panas dan penurunan tekanan pada penukar panas. Tabung dapat disusun dalam konfigurasi segitiga atau persegi untuk berbagai tujuan.

Pitch tabung merupakan parameter penting yang harus dipilih dengan cermat selama desain penukar panas shell dan tube untuk memastikan kinerja dan keandalan yang optimal.

Saluran atau kepala

Produsen shell dan tube dapat menggunakan berbagai jenis head. Misalnya, jika diperlukan perawatan berkala pada penukar panas, saluran penutup yang dapat dilepas mungkin paling cocok. Kepala kap mungkin yang paling umum digunakan pada penukar panas shell and tube yang tidak memerlukan perawatan sering.

Lembaran tabung

Lembaran tabung dapat menambah fleksibilitas yang lebih besar dan memastikan penukar panas dapat memenuhi tuntutan lingkungan yang lebih menantang.

Lembaran tabung tetap adalah desain 'standar' yang digunakan ketika tidak ada tantangan pengoperasian yang signifikan.

Sebaliknya, lembaran tabung ganda, misalnya, digunakan dimana zat-zat yang terlibat tidak boleh tercampur. Hal ini biasa terjadi antara lain dalam operasi kimia. Desain lembaran tabung menciptakan jalur evakuasi untuk zat apa pun yang bocor, sehingga memicu peringatan.

Untuk informasi lebih lanjut, baca 'lembaran tabung penukar panas untuk pengoperasian yang menantang'.

Sambungan ekspansi

Sambungan ekspansi (juga dikenal sebagai bellow) memungkinkan penukar panas shell dan tube beradaptasi dengan perubahan suhu, mengembang atau menyusut saat material menjadi lebih panas atau dingin.

Penukar panas yang menangani rentang suhu yang luas memerlukan sambungan ekspansi untuk mencegah tekanan pada elemen lain, yang dapat menyebabkan kerusakan.

membingungkan

Penyekat mengarahkan aliran zat di dalam penukar panas, membantu mencapai kecepatan paling efektif dengan koefisien perpindahan panas yang tinggi. Merancang penyekat yang tepat untuk parameter produk dapat meningkatkan efisiensi, mengurangi pengotoran, dan membuat peralatan lebih sesuai dengan tujuannya.

Pada beberapa konfigurasi, penyekat juga menopang tabung untuk mencegah kendur atau rusak akibat getaran.

Sirip permukaan memanjang

Sirip permukaan yang diperluas dapat diintegrasikan ke dalam desain cangkang dan tabung untuk meningkatkan efisiensi dan membuat produk lebih kompak dan/atau lebih ekonomis. Mereka meningkatkan luas permukaan sisi luar tabung untuk meningkatkan keseimbangan koefisien perpindahan panas.

Cari tahu lebih lanjut tentang penukar panas yang disempurnakan dengan sirip yang diperpanjang.

Salah satu persamaan terpenting yang menggambarkan fungsi penukar panas shell and tube adalah:

• Q=U x A x ΔTm
• Q adalah laju perpindahan panas.
• U adalah koefisien perpindahan panas keseluruhan.
• A adalah daerah perpindahan panas.
• ΔTm adalah log perbedaan suhu rata-rata antara fluida panas dan dingin.

Dengan persamaan ini kita dapat menghitung laju perpindahan panas pada suatu alat penukar panas. Hal ini biasanya digunakan dalam desain dan analisis penukar panas, memungkinkan para insinyur untuk mengoptimalkan kinerja dan efisiensi proses pertukaran panas.

Misalnya, kita dapat menggunakan persamaan ini untuk menghitung luas permukaan yang diperlukan dalam penukar panas untuk mendinginkan material hingga suhu yang diperlukan. Dalam hal ini, kami akan mengatur ulang persamaannya menjadi:

A (luas permukaan)=Q / (U x ΔTm)

Beberapa faktor harus dipertimbangkan untuk merancang penukar panas shell and tube yang memenuhi kebutuhan Anda.

• Identifikasi cairan proses spesifik dan kondisi pengoperasian Anda.Ini akan menentukan desain dan pemilihan material yang tepat untuk penukar panas Anda.
• Pastikan bahan yang digunakan sesuai dan berkualitas tinggi.Hal ini bergantung pada aplikasi Anda, misalnya memerlukan paduan{0}}tahan korosi untuk lingkungan yang keras.
• Pertimbangkan kebutuhan masa depan Anda dan potensi rencana ekspansi.Anda ingin penukar panas Anda mengakomodasi perubahan dalam proses Anda.
• Ketahui anggaran Anda.Seimbangkan kebutuhan Anda dengan harga dan waktu pengiriman sambil memastikan bahwa Anda mendapatkan produk yang memenuhi standar kualitas Anda.
• Bekerja sama dengan produsen dan pemasok yang andal.Mereka harus memiliki reputasi, pengalaman, sertifikasi, dan ulasan pelanggan yang positif.
