Penukar Panas Shell Dan Tabung: Yang Perlu Diketahui

Penukar panasmemungkinkan terjadinya perpindahan energi dari satu medium ke medium lainnya. Anda dapat menggunakan transfer energi ini untuk proses pendinginan atau pemanasan. Hari ini kita akan membahas pertimbangan penting yang perlu Anda ketahui saat merawat penukar panas shell and tube.

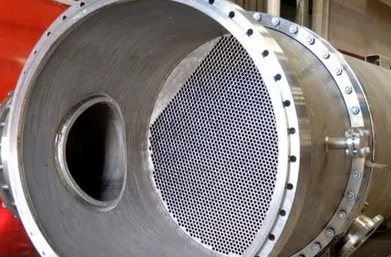

Penukar shell dan tube memiliki sejumlah tabung yang dipasang di dalam shell. Fluida yang satu mengalir melalui tabung (sisi tabung) sedangkan fluida lainnya mengalir melalui bagian luar tabung (sisi cangkang). Penyekat digunakan pada sisi cangkang untuk meningkatkan turbulensi, mencegah stagnasi, dan meningkatkan laju perpindahan panas.

Teknik perawatan akan bervariasi tergantung pada fluida yang digunakan dalam sistem. Misalnya, ketika air ada dalam suatu sistem, Anda dapat memiliki tugas pemeliharaan yang berbeda tergantung pada kandungan mineral di dalam air.

Fouling adalah musuh di banyak penukar panas. Jika kerak mulai melapisi tabung, efisiensi unit akan turun drastis. Perpindahan panas memburuk seiring dengan semakin parahnya pengotoran. Dengan memperhatikan peningkatan penurunan tekanan atau penurunan kinerja peralatan, Anda dapat mendeteksi pengotoran sejak dini.

Pengotoran bisa terjadi dalam berbagai bentuk. Menurut CSI Designs, "Jenis pengotoran dan penuaan yang paling umum terjadi dalam proses higienis terbagi dalam empat jenis utama:

• Inkrustasi:akumulasi kerak atau lapisan cairan olahan, mineral, atau bahan pembersih pada permukaan bagian penukar panas.
• Penskalaan:sejenis kerak yang disebabkan oleh kalsium karbonat, kalsium sulfat, dan silikat.
• Endapan:berasal dari produk korosi, oksida logam, lanau, alumina, dan organisme diatomik (mikroalga) serta kotorannya.
• Pertumbuhan Biologis:Sumber biofouling termasuk bakteri, nematoda, dan protozoa."

Pembersihan tabung perlu dilakukan secara teratur untuk memastikan efisiensi unit. Tergantung pada cairan yang digunakan dalam penukar panas shell and tube, frekuensi pembersihan ini dapat berubah.

Jika ada lendir atau ganggang yang menumpuk, menggunakan air bertekanan tinggi untuk menghilangkannya mungkin bisa membantu (AKA hydro blasting). Untuk endapan lumpur yang lebih besar dan penumpukan yang lebih keras, mungkin perlu menggunakan metode pembersihan mekanis.

Ini melibatkan sikat kawat atau penggunaan pengikis. Anda dapat mempertimbangkan "rodding" sebagai bentuk pembersihan pada penukar panas yang lebih kecil. Saat Anda menggunakan metode pembersihan mekanis, Anda harus berhati-hati agar tidak merusak tabung mana pun karena kekuatan yang berlebihan.

Terakhir, jika endapannya membandel, gunakan deterjen atau pembersih berbahan kimia. Saat Anda menggunakan bahan kimia, penting untuk diingat untuk memastikan bahan kimia tersebut kompatibel dengan tabung yang dibersihkan.

Setelah membersihkan tabung, periksa secara visual apakah ada tanda-tanda kebocoran, retakan, atau korosi pada sistem. Menggunakan pewarna adalah cara umum untuk menemukan kebocoran pada sistem. Anda juga dapat melihat kebocoran dengan memberi tekanan pada sisi cangkang sistem. Ini akan mendorong udara melalui tabung yang terdapat kebocoran.

Jika anoda korban digunakan, pastikan untuk memeriksa pelat ini selama inspeksi visual juga. Aturan praktisnya adalah jika lebih dari 50% piring sudah habis dimakan, Anda harus menggantinya.

Kebocoran dapat terjadi karena sejumlah alasan dan dapat menyebabkan kontaminasi silang pada cairan. Kelelahan termal seringkali menjadi penyebab dan akibat ketika terdapat perbedaan suhu ekstrim pada shell dan tube. Di bawah ini adalah beberapa cara untuk memperbaiki kebocoran pada penukar panas shell and tube.

Perbaikan Tabung dan Lembaran Tabung

Ketika segel pada lembaran tabung sudah terlepas, Anda dapat mulai dengan mencoba-menggulung kembali tabung tersebut. Jika hal ini tidak dapat dilakukan karena batas ekspansi, pemasangan manik-manik atau pengelasan mungkin diperlukan. Jika kebocoran ditemukan pada lembaran tabung itu sendiri, pengelasan biasanya diperlukan untuk mengatasi masalah tersebut.

Memasukkan Tabung

Dengan menyambungkan tabung, Anda dapat mencegah kebocoran mempengaruhi seluruh sistem. Namun hal ini mengubah laju aliran keseluruhan dan menurunkan efisiensi sistem. Ini bisa menjadi perbaikan sementara yang baik, namun Anda harus selalu mencoba dan membatasi penggunaan colokan di sistem Anda.

Ulang-Tabungan Ulang

Seiring bertambahnya usia tabung, mungkin masuk akal untuk melepas tabung lama dan menggantinya dengan yang baru. Namun hal ini mengharuskan unit dimatikan untuk jangka waktu yang lama.

• Kurangi tekanan pada unit
• Membersihkan header dan mengikis lembaran tabung
• Bersihkan tabung dari segala penyumbatan (ini mungkin juga memerlukan penggunaan asam, air bertekanan tinggi, batang bor, pengikis, pembersih kalsit, atau penghilang kerak)
• Periksa kebocoran secara visual
• Ganti gasket
• Verifikasi keakuratan pengukur tekanan dan termometer
• Periksa dan bersihkan saringan jika ada.
• Periksa perangkat keselamatan pengoperasian
• Bersihkan permukaan luar sesuai kebutuhan
• Verifikasi pengoperasian Sump Tank
• Kencangkan semua sambungan mekanis ke torsi yang disarankan

Keuntungan

• Murah dibandingkan dengan penukar panas pelat.
• Desainnya relatif sederhana dan mudah perawatannya.
• Cocok untuk tekanan dan suhu yang lebih tinggi dibandingkan dengan penukar panas pelat.
• Penurunan tekanan (delta P/ΔP) lebih kecil dari penukar panas pelat.
• Mudah untuk menemukan dan mengisolasi tabung yang bocor.
• Tabung dapat 'berdinding ganda' untuk mengurangi kemungkinan bocornya cairan sisi cangkang ke dalam cairan sisi tabung (atau sebaliknya).
• Mudah untuk memasang anoda korban.
• Jangan mudah kotor seperti penukar panas pelat.

Kekurangan

• Kurang efisien dibandingkan penukar panas pelat.
• Membutuhkan lebih banyak ruang untuk membuka dan melepas tabung.
• Kapasitas pendinginan tidak dapat ditingkatkan, namun penukar panas pelat dapat ditingkatkan.
