A penukar panas cangkang-dan-tabungadalah jenis penukar panas yang terdiri dari serangkaian tabung. Satu set tabung membawa cairan panas, dan set lainnya membawa cairan dingin.
Tabung-tabung tersebut terletak di dalam cangkang silinder. Panas dipindahkan dari fluida panas ke fluida dingin melalui dinding tabung, memungkinkan pertukaran panas yang efisien.
Penukar panas shell-dan-tabung adalah salah satu jenis penukar panas paling populer karena memberikan fleksibilitas kepada desainer untuk beradaptasi dengan berbagai tekanan dan suhu.
Penukar panas shell-dan-tabung dibagi menjadi dua kategori:
Produk yang digunakan dalam industri petrokimia, yang biasanya memenuhi standar TEMA (Tubular Exchanger Produsen Association)
Pemanas air umpan, kondensor pembangkit listrik, dll., digunakan dalam industri tenaga listrik
Terlepas dari industri di mana penukar tersebut digunakan, ia memiliki beberapa karakteristik umum.

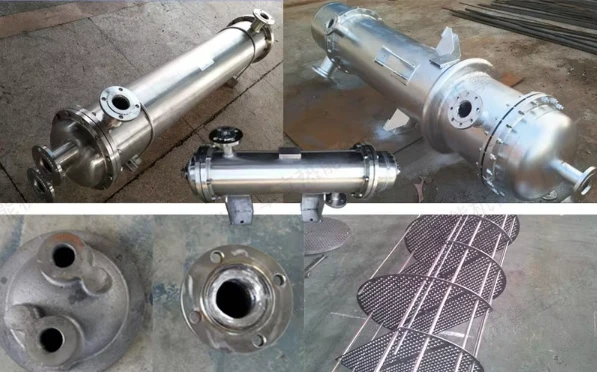

Komponen Utama Penukar Panas Shell-dan-Tube
Header Depan -- Cairan memasuki sisi tabung penukar panas di sini. Kadang-kadang disebut header tetap. Ini memandu cairan yang masuk ke sisi tabung dan memastikan distribusi aliran yang wajar.
Header Belakang -- Di sinilah fluida sisi tabung keluar dari penukar panas, atau kembali ke header depan pada penukar panas dengan beberapa lintasan tabung. Ini mengumpulkan fluida yang keluar dan memainkan peran penting dalam menjaga aliran fluida yang efisien, terutama dalam desain multi-pass.

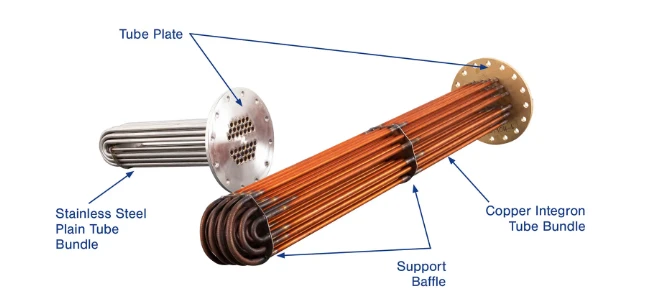

Bundel Tabung - Terdiri dari tabung, lembaran tabung, penyekat, batang pengikat, dll., Digunakan untuk menyatukan bundel tabung. Ini adalah inti dari penukar panas tempat terjadinya perpindahan panas. Baffle dapat meningkatkan aliran dan meningkatkan efisiensi pertukaran panas.
Cangkang -- Berisi bundel tabung dan memungkinkan perpindahan panas antara cairan sisi cangkang dan sisi tabung.
Jenis Utama Penukar Panas Shell-dan-Tabung

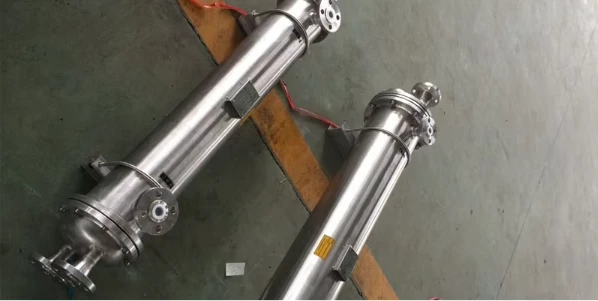

Penukar Panas Lembar Tabung Tetap
Penukar panas lembaran tabung tetap mengacu pada penukar panas cangkang-dan-tabung di mana lembaran tabung di kedua ujung bundel tabung dihubungkan secara tetap ke cangkang melalui pengelasan.
Setelah lembaran tabung dilas ke cangkang, dapat juga berfungsi sebagai flensa, yang dihubungkan ke flensa saluran dengan baut.
Keuntungannya adalah strukturnya yang sederhana, dan diameter dalam cangkang yang dibutuhkan adalah yang terkecil dengan syarat memastikan luas perpindahan panas yang sama.
Namun, hal ini memiliki kelemahan: bila terdapat perbedaan suhu yang besar antara media-sisi cangkang dan sisi tabung-, tegangan termal yang besar akan dihasilkan, yang dapat menyebabkan sambungan antara tabung dan lembaran tabung terlepas dan retak, sehingga menyebabkan kebocoran atau ketidakstabilan tabung.
Pada saat yang sama, pemeliharaan dan pembersihan-sisi shell tidaklah mudah. Ini banyak digunakan dalam kesempatan umum tetapi dibatasi oleh perbedaan suhu.
Penukar Panas U-tabung
Penukar panas tabung AU-adalah jenis penukar panas cangkang-dan-tabung, yang sebagian besar terdiri dari lembaran tabung, cangkang, bundel tabung, dan komponen lainnya.
Strukturnya hanya memiliki satu lembaran tabung, dan kedua ujung tabung penukar panas dipasang pada lembaran tabung yang sama, yang dapat mengembang dan berkontraksi dengan bebas untuk menghindari tekanan termal.
Sisi tabung penukar panas ini mengadopsi desain-tabung-pass ganda, dengan jalur aliran yang panjang dan laju aliran yang tinggi, sehingga menghasilkan kinerja perpindahan panas yang baik.
Sisi cangkang dapat diperiksa dan dibersihkan dengan menarik keluar ikatan tabung.
Namun, karena keterbatasan tabung bengkok, tingkat pemanfaatan lembaran tabung relatif rendah, cairan sisi cangkang rentan terhadap hubungan arus pendek, dan tabung pertukaran panas lapisan dalam tidak dapat diganti setelah rusak.
Sangat cocok untuk situasi ketika ada perbedaan suhu yang besar antara tabung dan cangkang, atau saat sisi cangkang rentan terhadap kerak dan perlu dibersihkan, dan khususnya cocok untuk perawatan dalam-tabung pada bahan-suhu tinggi,-tekanan tinggi, dan korosif.
Penukar Panas Kepala Mengambang
Penukar panas kepala terapung hanya memiliki salah satu lembaran tabung di kedua ujungnya yang dipasang pada cangkang, sedangkan ujung lainnya dapat bergerak bebas relatif terhadap cangkang, yang disebut kepala mengambang.
Kepala mengambang terdiri dari lembaran tabung mengambang, cincin terpisah, dan penutup ujung kepala mengambang, dan merupakan sambungan yang dapat dilepas. Bundel tabung dapat ditarik keluar dari cangkangnya.
Deformasi termal dari bundel tabung dan cangkang tidak saling membatasi, sehingga tidak ada tegangan termal yang dihasilkan.
Keuntungannya adalah pembersihan antar tabung dan bagian dalam tabung mudah dilakukan, dan tidak akan terjadi tekanan termal.
Namun, ada kelemahannya: strukturnya rumit, biayanya lebih tinggi dibandingkan penukar panas lembaran tabung tetap, peralatannya besar, dan konsumsi materialnya besar. Selain itu, penutup kecil dari ujung kepala mengambang tidak dapat diperiksa selama pengoperasian, dan persyaratan penyegelan yang tinggi diperlukan dalam produksi.
Cocok untuk situasi ketika terdapat perbedaan suhu dinding yang besar antara cangkang dan bundel tabung, atau ketika media sisi cangkang rentan terhadap kerak.
