Hai! Saya adalah bagian dari tim pemasok penukar panas, dan hari ini saya ingin mengobrol tentang cara mengetahui area perpindahan panas yang diperlukan dari penukar panas. Ini adalah langkah penting dalam mendapatkan penukar panas yang tepat untuk kebutuhan Anda, jadi mari selami!
Memahami Dasar-Dasar Perpindahan Panas
Sebelum kita mulai menghitung luas perpindahan panas, kita harus memahami prinsip dasar perpindahan panas. Ada tiga cara utama perpindahan panas: konduksi, konveksi, dan radiasi. Di sebagian besar penukar panas, konduksi dan konveksi adalah pemain kuncinya.
Konduksi adalah ketika panas berpindah melalui bahan padat. Bayangkan sebuah batang logam menjadi panas di salah satu ujungnya dan secara bertahap memanaskan seluruh batang. Dalam penukar panas, panas dipindahkan melalui dinding tabung atau pelat.
Konveksi adalah perpindahan panas melalui pergerakan suatu fluida (baik cair maupun gas). Dalam penukar panas, fluida panas dan dingin mengalir pada sisi permukaan perpindahan panas yang berbeda, dan panas dipindahkan dari fluida panas ke fluida dingin melalui permukaan tersebut.
Persamaan Perpindahan Panas
Inti dari perhitungan luas perpindahan panas terletak pada persamaan perpindahan panas, yaitu Q = U × A × ΔTm. Mari kita uraikan ini:
- Q: Ini adalah laju perpindahan panas, diukur dalam watt (W) atau British thermal unit per jam (BTU/jam). Ini menunjukkan berapa banyak panas yang perlu dipindahkan dari fluida panas ke fluida dingin. Anda dapat menghitung Q menggunakan laju aliran massa, kapasitas panas spesifik, dan perubahan suhu fluida. Rumus Q adalah Q = m × Cp × ΔT, dimana m adalah laju aliran massa, Cp adalah kapasitas kalor jenis, dan ΔT adalah perubahan suhu.
- DI DALAM: Ini adalah koefisien perpindahan panas keseluruhan, diukur dalam W/(m²·K) atau BTU/(hr·ft²·°F). Ini memperhitungkan ketahanan terhadap perpindahan panas di kedua sisi permukaan perpindahan panas, serta ketahanan permukaan itu sendiri. Nilai U bergantung pada banyak faktor, seperti jenis fluida, laju aliran, geometri penukar panas, dan bahan permukaan perpindahan panas.
- A: Ini adalah luas perpindahan panas yang ingin kami cari, diukur dalam meter persegi (m²) atau kaki persegi (ft²).
- ΔTm: Ini adalah perbedaan suhu rata-rata log (LMTD), yang merupakan ukuran perbedaan suhu rata-rata antara fluida panas dan dingin sepanjang penukar panas. Rumus ΔTm agak rumit, namun didasarkan pada temperatur masuk dan keluar fluida panas dan dingin.
Perhitungan Langkah demi Langkah
Sekarang setelah kita mengetahui persamaannya, mari kita ikuti langkah-langkah untuk menghitung luas perpindahan panas yang dibutuhkan:
Langkah 1: Tentukan Laju Perpindahan Panas (Q)
Pertama, Anda perlu mengetahui berapa banyak panas yang perlu dipindahkan. Ini tergantung pada aplikasi spesifik Anda. Misalnya, jika Anda menggunakan penukar panas untuk memanaskan air untuk suatu proses, Anda perlu mengetahui laju aliran massa air, suhu awal dan akhir, serta kapasitas panas spesifiknya.
Katakanlah Anda memiliki laju aliran air 10 kg/s, dan Anda ingin memanaskannya dari 20°C hingga 80°C. Kapasitas kalor jenis air adalah sekitar 4,18 kJ/(kg·K). Dengan menggunakan rumus Q = m × Cp × ΔT, kita dapat menghitung Q sebagai berikut:
Q = 10 kg/s × 4,18 kJ/(kg·K) × (80°C - 20°C) = 10 × 4,18 × 60 = 2508 kJ/s = 2508000 W
Langkah 2: Perkirakan Koefisien Perpindahan Panas Keseluruhan (U)
Nilai U dapat sangat bervariasi tergantung pada jenis penukar panas dan fluida yang digunakan. Anda dapat menemukan nilai-nilai khas U di buku pegangan teknik atau sumber online. Misalnya, untuk penukar panas shell-and-tube dengan air di kedua sisinya, U mungkin sekitar 1000 - 3000 W/(m²·K).
Anggaplah kita menggunakan Penukar Panas Shell dan Tabung Industri, dan berdasarkan pengalaman dan sifat fluida, kita memperkirakan U adalah 2000 W/(m²·K).
Langkah 3: Hitung Perbedaan Suhu Rata-Rata Log (ΔTm)
Untuk menghitung ΔTm, Anda perlu mengetahui suhu masuk dan keluar cairan panas dan dingin. Katakanlah fluida panas masuk pada suhu 120°C dan keluar pada suhu 90°C, dan fluida dingin masuk pada suhu 20°C dan keluar pada suhu 80°C.
Rumus ΔTm adalah:
ΔTm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
dimana ΔT1 adalah perbedaan suhu pada salah satu ujung penukar panas dan ΔT2 adalah perbedaan suhu pada ujung yang lain.
ΔT1 = 120°C - 80°C = 40°C
ΔT2 = 90°C - 20°C = 70°C
ΔTm = (40°C - 70°C) / ln(40°C / 70°C) ≈ 53,6°C
Langkah 4: Hitung Luas Perpindahan Panas (A)
Sekarang kita mempunyai Q, U, dan ΔTm, kita dapat menggunakan persamaan perpindahan panas Q = U × A × ΔTm untuk menyelesaikan A:
A = Q / (U × ΔTm)
A = 2508000 W / (2000 W/(m²·K) × 53,6 K) ≈ 23,4 m²
Faktor-Faktor yang Mempengaruhi Perhitungan
Penting untuk diperhatikan bahwa ada beberapa faktor yang dapat mempengaruhi keakuratan penghitungan kami:
- Sifat Cairan: Kapasitas panas spesifik, densitas, viskositas, dan konduktivitas termal suatu fluida dapat berubah seiring suhu dan tekanan. Perubahan ini dapat mempengaruhi laju perpindahan panas dan koefisien perpindahan panas secara keseluruhan.
- Rezim Aliran: Rezim aliran (laminar atau turbulen) fluida juga dapat berdampak besar pada perpindahan panas. Aliran turbulen umumnya menghasilkan koefisien perpindahan panas yang lebih tinggi dibandingkan aliran laminar.
- pelanggaran: Seiring waktu, endapan dapat menumpuk di permukaan perpindahan panas, yang dapat meningkatkan resistensi terhadap perpindahan panas dan mengurangi koefisien perpindahan panas secara keseluruhan. Hal ini dikenal sebagai fouling, dan ini perlu diperhitungkan saat merancang penukar panas.
Berbagai Jenis Penukar Panas
Ada banyak jenis penukar panas yang tersedia, masing-masing memiliki kelebihan dan kekurangannya sendiri. Beberapa tipe umum meliputi:
- Penukar Panas Shell-dan-Tabung: Ini adalah jenis penukar panas yang paling banyak digunakan. Mereka terdiri dari cangkang (bejana silinder besar) dan seikat tabung. Fluida panas dan dingin masing-masing mengalir melalui tabung dan cangkang. Penukar Panas Shell dan Tabung Industri adalah pilihan bagus untuk banyak aplikasi industri.

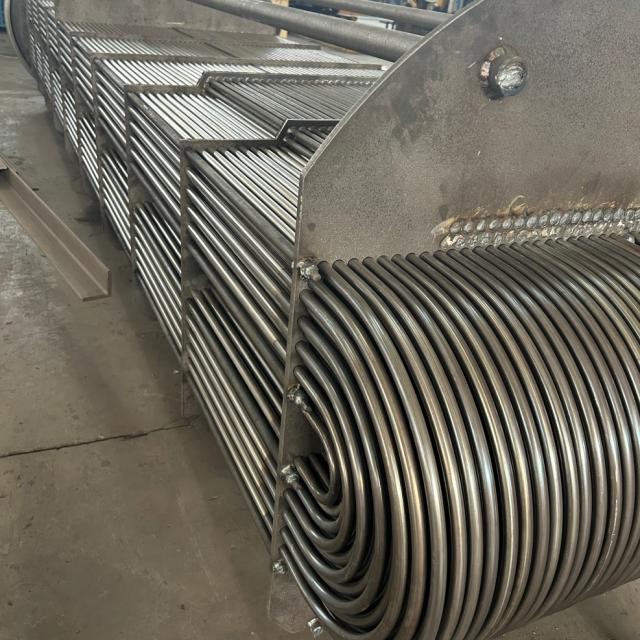

- Penukar Panas Shell dan Tabung U-Tube: Ini adalah variasi dari penukar panas shell-and-tube, dimana tabung dibengkokkan menjadi bentuk U. Desain ini memungkinkan terjadinya ekspansi dan kontraksi termal tanpa menyebabkan tekanan berlebihan pada tabung. Lihat Penukar Panas U-Tube Shell And Tube untuk lebih jelasnya.

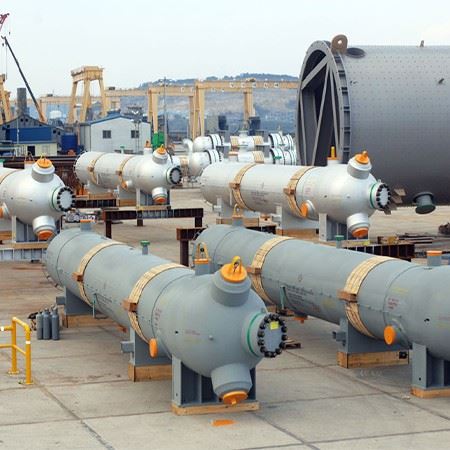

- Pemanas Air Umpan Tekanan Rendah: Ini digunakan di pembangkit listrik untuk memanaskan air umpan sebelum memasuki boiler. Mereka biasanya beroperasi pada tekanan rendah dan menggunakan uap sebagai media pemanas. Pemanas Air Umpan Tekanan Rendah adalah jenis penukar panas khusus untuk aplikasi ini.
Kesimpulan
Menghitung luas perpindahan panas yang diperlukan pada penukar panas adalah proses yang rumit namun penting. Dengan memahami prinsip dasar perpindahan panas, menggunakan persamaan perpindahan panas, dan mempertimbangkan berbagai faktor yang dapat mempengaruhi perhitungan, Anda dapat memastikan bahwa Anda memilih penukar panas yang tepat untuk kebutuhan Anda.
Jika Anda sedang mencari penukar panas dan memerlukan bantuan dalam proses pengukuran atau pemilihan, jangan ragu untuk menghubungi kami. Kami adalah tim ahli dengan pengalaman bertahun-tahun di industri penukar panas, dan kami siap memberi Anda solusi terbaik. Apakah Anda memerlukan Penukar Panas Shell dan Tabung Industri, Penukar Panas Shell dan Tabung U-Tube, atau Pemanas Air Umpan Bertekanan Rendah, kami siap membantu Anda. Hubungi kami hari ini untuk memulai percakapan!
Referensi
- Incropera, FP, DeWitt, DP, Bergman, TL, & Lavine, AS (2017). Dasar-dasar Perpindahan Panas dan Massa. Wiley.
- Hijau, DW, & Perry, RH (2007). Buku Pegangan Insinyur Kimia Perry. McGraw-Hill.
